Dynamická penetračná skúška (dynamicko-penetračná sonda)
Jedná sa o poľnú skúšku realizovanú na stavbe, ktorá slúži ako doplnkový inžiniersko-geologický prieskum (IGP) k hlavnému prieskumu – tj. vŕtaným sondám. Jej úlohou je určenie tuhostných vlastností zemín v ich jednotlivých hĺbkových úrovniach.
Používa sa tiež vtedy, ak o základnej geologickej skladbe máme predstavu, ale chceme zistiť tuhosť / uľahnutosť podložia v konkrétnych miestach, alebo doplniť údaje do geologických profilov.

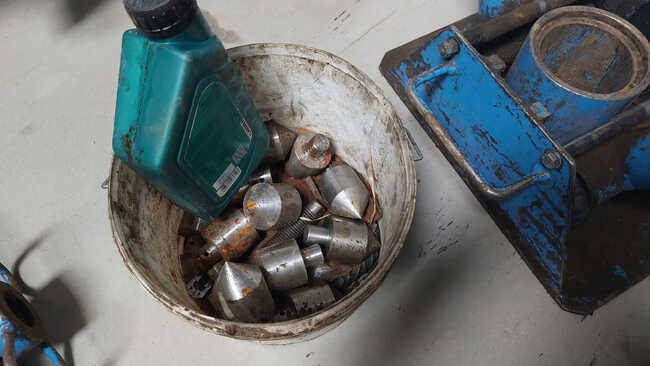

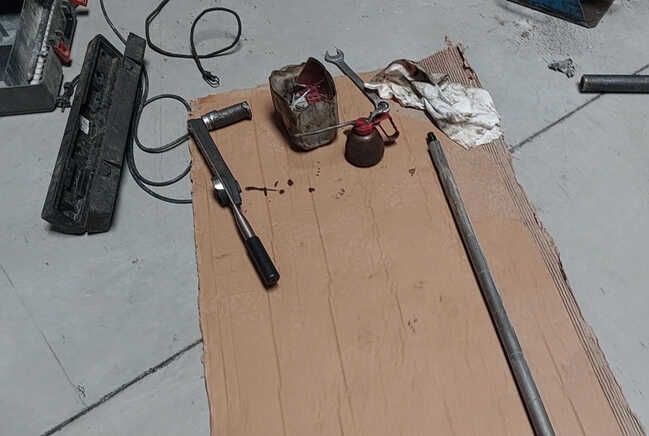

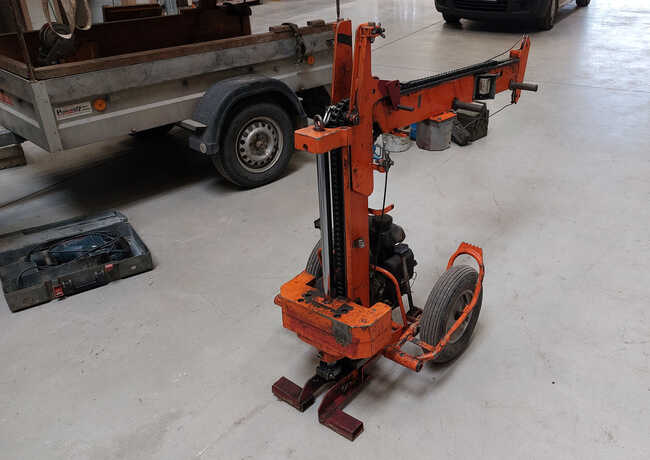

Príklad vybavenia pre realizáciu skúšky :
 |
 |
 |
 |
Trochu teórie :
Pri skúškach penetráciou používame zariadenia, ktoré majú na konci tyče kovový kužeľ a do zemín sa zahlbujú buď dynamicky, alebo staticky.

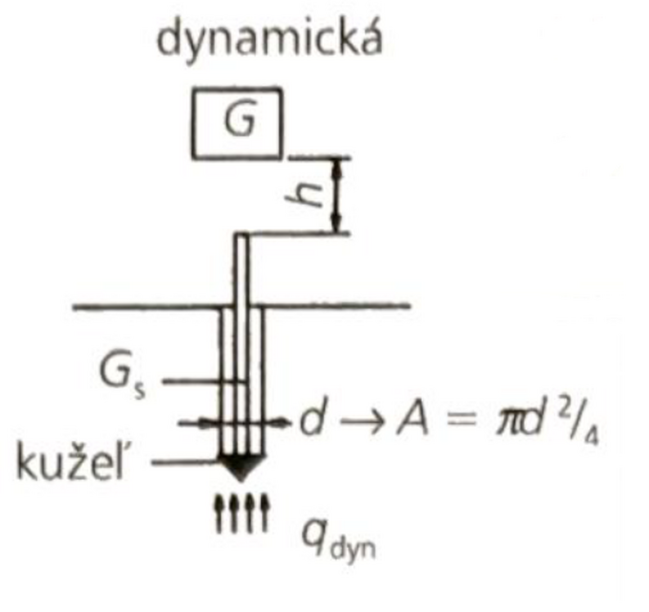

Pri dynamickej penetračnej skúške nám na koniec tyče dopadá bremeno s tiažou G z výšky h. Pri opakovanom dopadaní sledujeme počet úderov, ktoré sú potrebné na vniknutie koncovky u určitú hodnotu (zväčša 0,1m). Z nameraných výsledkov sa určí špecifický dynamický penetračný odpor.
 |
 |
kde:
Gs – tiaž sútyčí s koncovkou
h1 – priemerná hĺbka vniknutia koncovky od jedného úderu bremena s tiažou G z výšky h,
A – plocha koncovky
Pri použití ťažkých penetračných zariadení (G=500N / 50kg, h=0,5m) a štrkovitých zeminách možeme tiež určiť napríklad :
 |
|
 |
|
 |
|
 |
|
Pri jemnozrnných zeminách sa môže s ťažkými penetračnými zariadeniami orientačne určiť :
 |
|
 |
|
 |
|
Do všetkých týchto vzťahov je potrebné dosadzovať qdyn v MPa.
Video z realizácie skúšky :
lexikon-az
Do témy sme doplnili trochu teórie ????.
